Харчування до модуля підводиться за допомогою від'єднується мережевого кабелю.
Структура модуля:
Імпульсний. Дозволяє отримувати високу вихідну потужність при мінімальній вазі модуля.
Підсилювач потужності
Цифровий підсилювач потужності (клас «D») має високий ККД і мале тепловиділення, а також, за рахунок високої частоти комутації транзисторів вихідного каскаду забезпечує якість звукового сигналу, що не уступає кращим аналоговим підсилювачів.

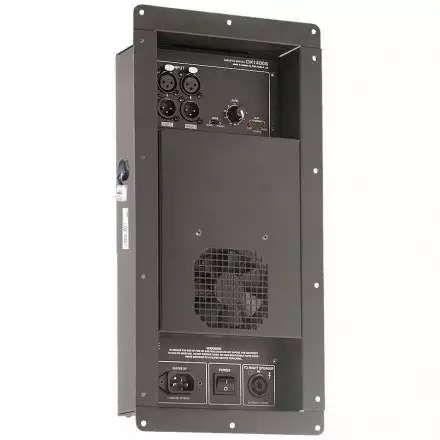

Охолодження
Охолодження модуля (підсилювача потужності і джерела живлення) здійснюється за допомогою вентилятора. Система охолодження забезпечує надійне охолодження модуля у всьому діапазоні робочих температур (5 - 35 ° С). У модулі передбачено дворежимні охолодження з плавним зміною інтенсивності. При нормальних кліматичних умовах і низькому рівні вихідної потужності вентилятор повністю відключений, що забезпечує повну відсутність акустичного шуму. При роботі модуля з великою вихідною потужністю, а також в умовах підвищеної температури навколишнього середовища, при відповідному нагріванні охолоджуючого радіатора відбувається включення вентилятора, після чого інтенсивність охолодження плавно змінюється в міру зростання температури.
Захист від перевантаження і коротких замикань
При виникненні коротких замикань виходу або при перевантаженні підсилювача потужності модуля, викликаної різким зменшенням опору навантаження, спрацьовує система захисту, яка відключає вихідний сигнал на 0,5 секунди з подальшим його плавним відновленням.
Захист від постійної напруги на виході
Схемотехніка модуля забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення / вимикання. Захист акустичної системи від пошкодження постійним струмом забезпечується джерелом живлення модуля, який вимикається в разі появи на виході кожного з каналів підсилювача потужності модуля постійної напруги або потужних низькочастотних коливань. При цьому повністю гасне вся індикація, в тому числі і індикатор POWER.
Повторне включення модуля можна зробити шляхом виключення і повторного включення живлення за допомогою вимикача POWER. Якщо поява постійної напруги носило випадковий характер, то модуль включиться, і буде продовжувати нормально функціонувати. При наявності ж несправності, після повторного включення захист від постійної напруги знову вимкне джерело живлення.
Захист від високочастотних коливань
При появі на виході модуля потужних високочастотних коливань (як правило, надходять на вхід з мікшера, кросовера або поганого вхідного кабелю), система захисту включає оптоелектронний Clip-лімітер, який знижує рівень надходить на вхід сигналу. Ця система захисту істотно знижує ймовірність пошкодження високочастотних головок немузичними сигналами з потужним високочастотним спектром.
Термозахист
Забезпечує надійний захист і безперебійну роботу модуля в разі його перегріву. До температури охолоджуючого радіатора 50 ° С вентилятор охолодження повністю відключений. При досягненні охолоджуючим радіатором температури 50 ° С включається вентилятор охолодження на мінімальний режим. При подальшому підвищенні температури відбувається плавне збільшення інтенсивності охолодження, яка досягає свого максимуму при 70 ° С. При цьому при 65 ° С включається вбудований оптоелектронний (що не вносить спотворень в підсилюваний сигнал) Clip-limiter, який знижує рівень надходить на вхід підсилювача потужності сигналу. При цьому з'являється слабке світіння індикатора термозахисту. Подальше підвищення температури ще більше знижує рівень сигналу, про що свідчить більш інтенсивне світіння індикатора термозахисту.
Повне відключення сигналу може статися лише при виході з ладу вентилятора або блокування охолоджуючого повітряного потоку. В цьому випадку при досягненні радіатором температури 85 ° С система термозахисту вимкне підсилювач потужності, про чет буде свідчити світіння індикатора CLIP /THERM.
Відновлення роботи буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключити підсилювач потужності при включенні буде плавно піднімати рівень посилення до встановленого значення.
Оптоелектронний Clip-лімітер
При аварійних ситуаціях і перевантаження знижує рівень вхідного сигналу, не вносячи в нього спотворень.
Плавний введення сигналу
Після включення підсилювач потужності модуля плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку.
Індикація
Складається з трьох світлодіодних індикаторів, один з яких відображає включення харчування, а два інших режим перевантаження підсилювача потужності і спрацьовування системи термозахисту відповідного каналу модуля.
Обрізний фільтр
У модулі встановлено обрізний фільтр верхніх частот четвертого порядку (крутизна спаду сигналу 24дБ / октаву), який призначений для усунення паразитних низькочастотних складових сигналу, які не можуть відтворюватися акустичною системою. У базовій моделі модуля встановлено обрізний фільтр верхніх частот з частотою зрізу 45Гц.
Вбудований параметричний коректор АЧХ
Забезпечують параметричну корекцію частотної характеристики модуля. Корекція може здійснюється на трьох частотах з установкою відповідних ширини смуги (добротності) і «підйому /завалу» кожної частоти. Установки корекції здійснюються на підприємстві-виробнику за погодженням із замовником.

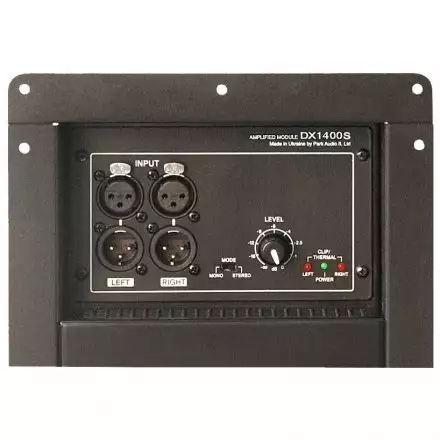

Вхідний блок
Склад:
Лінійні входи модуля симетричні.
Лінійні виходи модуля підключені паралельно лінійним входів, що дозволяє підводити сигнал одночасно в декількох пристроїв, використовуючи лише стандартні сполучні кабелі.
Характеристики:
