Zoom LiveTrak ERL-6

Zoom LiveTrak ERL-6 — адаптер для установки микшера L-6 в корпус Eurorack 54 HP

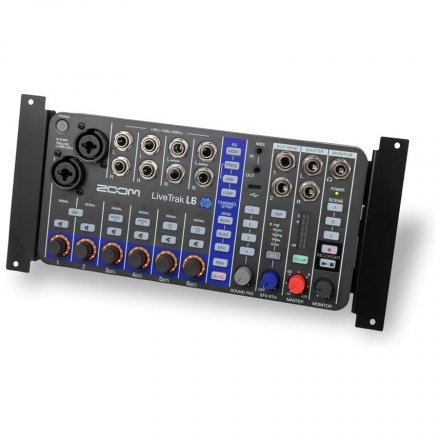

Zoom LiveTrak ERL-6 — специализированный комплект для монтажа компактного микшера Zoom LiveTrak L-6 в модульный корпус формата Eurorack шириной 54 HP. Адаптер позволяет надежно интегрировать L-6 в Eurorack-систему и организовать удобное стационарное размещение микшера.

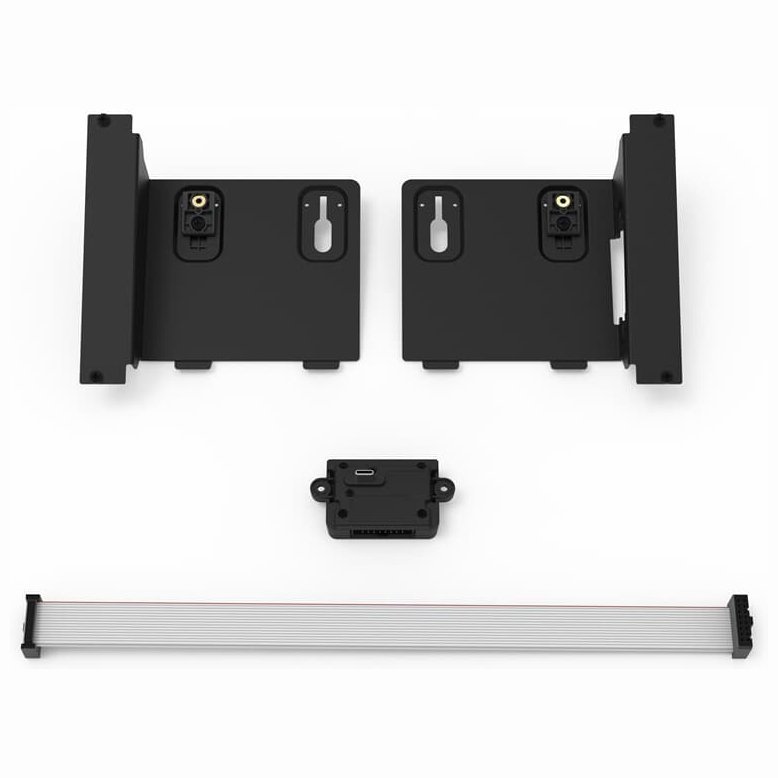

Комплект включает две монтажные пластины, которые формируют рамку для установки L-6. Для подключения к питанию Eurorack предусмотрен специальный преобразователь, который изменяет напряжение с +12 В, поступающее от корпуса, на +5,6 В, необходимое для работы LiveTrak L-6.

Для подключения к системе питания и установки микшера в комплекте также есть 300-миллиметровый ленточный кабель и набор из восьми монтажных винтов. Таким образом, ERL-6 содержит основные элементы, необходимые для интеграции L-6 в корпус Eurorack.

Монтажная рамка имеет размеры 126,8 × 128,5 × 44 мм. Левая и правая монтажные пластины весят приблизительно 147 и 137 г соответственно. Адаптер питания имеет компактные размеры 65 × 34 × 26,6 мм и вес 22 г, а его вход рассчитан на 12 В / 1,6 А, выход — 5,6 В / 2,5 А.

ХАРАКТЕРИСТИКИ:

• Тип: Адаптер для монтажа в Eurorack
• Совместимость: Zoom LiveTrak L-6
• Формат корпуса: Eurorack, 54 HP
• Функция питания: Преобразование +12 В в +5,6 В
• Вход адаптера питания: 12 В / 1,6 А
• Выход адаптера питания: 5,6 В / 2,5 А
• Размеры рамки: 126,8 × 128,5 × 44 мм
• Вес левой монтажной пластины: ~147 г
• Вес правой монтажной пластины: ~137 г
• Размеры адаптера питания: 65 × 34 × 26,6 мм
• Вес адаптера питания: 22 г
• Длина ленточного кабеля: 300 мм
• Монтажные винты: 8 шт.
• Комплектация: 2 монтажные пластины, адаптер питания, ленточный кабель 300 мм, комплект из 8 винтов
