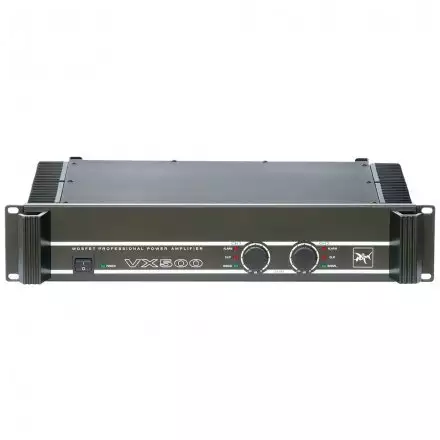

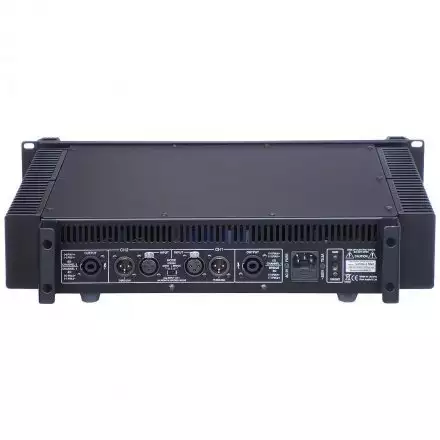

Підсилювач Park Audio VX500-4 MkII виконаний в металевому (сталевому) корпусі висотою 88 мм (2U). Конструкція підсилювача передбачає установку його в стандартну стійку (RACK 19 "). Конструктивно підсилювач складається з:
Охолодження
Система охолодження підсилювача природна, незалежна для кожного каналу. Охолодження вихідних транзисторів здійснюється радіаторами, розташованими на бічних поверхнях корпусу підсилювача.
Вихідний каскад
Виконано по схемотехніці класу «H» з використанням комплементарних пар MOSFET транзисторів фірми «IR».
Джерело живлення
Загальний для обох каналів. Виконано за класичною схемотехніці дворівневого харчування з використанням тороїдального трансформатора.
Симетричні входи
Використання симетричних входів забезпечує суттєве зменшення наведень на довгі вхідні з'єднувальні кабелі.
Регулятори вхідного рівня
Дозволяють встановлювати необхідну чутливість підсилювача (окремо для кожного каналу), що має велике значення при роботі декількох підсилювачів паралельно, особливо при роботі на різні типи акустичних систем або в складі багатосмугових комплексів звукотехнической апаратури. Розташовані на передній панелі підсилювача.
Вхідний фільтр
Для поліпшення роботи акустичних систем в підсилювачі встановлений обрізний низькочастотний фільтр (фільтр верхніх частот) четвертого порядку з крутизною спаду частотної характеристики 24дБ на октаву. Застосування в підсилювачі такого фільтра рекомендовано усіма провідними виробниками акустичних систем.
Фільтр обрізає низькочастотні сигнали в діапазоні частот нижче 45Гц, що не відтворюються переважною більшістю професійних акустичних систем.
Робота фільтра значно знижує амплітуду зміщення дифузора сабвуфера на частотах нижче частоти зрізу акустичної системи. Особливо це стосується акустичних систем закритого типу. Використання фільтра дозволяє істотно збільшити подається на акустичну систему потужність (Не витрачаючи при цьому її на марну «бовтанку» дифузора) і, тим самим, підвищити звуковий тиск, що створюється системою, не піддаючи при цьому теплового перевантаження низькочастотні гучномовці. Робота фільтра також сприятливо позначається на тепловому режимі і навантаженні на вихідні транзистори самого підсилювача, що в свою чергу підвищує також і його надійність.
При необхідності отримання лінійної АЧХ для роботи з повнодіапазонними акустичними системами на студіях або в кінотеатрах вхідний фільтр може бути відключений шляхом перестановки перемичок (джамперів), розташованих на друкованій платі вхідного блоку.
Фільтр може працювати в наступних режимах:
«OFF» - лінійна АЧХ підсилювача. Використовується тільки при роботі підсилювача в складі студій або кінотеатрів з повнодіапазонними акустичними системами.
«ON» - АЧХ з обрізаними низькочастотними складовими нижче 45 Гц. Рекомендується для більшості застосувань.
Режими роботи фільтра перемикаються за допомогою перемичок (джамперів), розташованих на платі вхідного блоку всередині корпусу підсилювача.
Перемикач режимів роботи «СТЕРЕО», «МОНО», «МОСТ»
Підсилювач має можливість працювати в трьох режимах:
Індикація
Світлодіодна. Складається з індикатора включення і трьох індикаторів стану кожного з каналів:
Забезпечує зручність транспортування і установки в стійку.
Захист від перевантаження і коротких замикань виходу
Забезпечує захист вихідного каскаду підсилювача. Для зменшення спотворень звуку при перевантаженнях і підвищення надійності приладу при коротких замиканнях виходу в підсилювачі застосовано вбудований Clip-лімітер, який зменшує рівень сигналу при перевантаженні і забезпечує максимально можливу якість звуку в цьому режимі.
При роботі захисту підсилювач не відключається і автоматично відновлює працездатність після усунення короткого замикання або перевантаження.
Захист від постійної напруги на виході
В підсилювачі застосована релейний захист, яка забезпечує захист від проходження в навантаження всякого роду клацань і перешкод від перехідних процесів в момент включення / вимикання, а також захист акустичних систем в разі появи на виході підсилювача постійної напруги.
Захист від високочастотних коливань
При появі на виході потужних високочастотних коливань, які можуть виникнути від збудження будь-яких каскадів власне самого підсилювача або можуть бути подані на вхід підсилювача з якого-небудь іншого пристрою (кросовер, мікшерний пульт), система захисту заблокує вхідний сигнал і відключить навантаження (акустичну систему) від відповідного каналу підсилювача.
Ця система захисту гарантовано запобіжить пошкодження високочастотних динаміків немузичними сигналами з потужним високочастотним спектром.
Термозахист
Забезпечує захист вихідного каскаду підсилювача від перегріву. При нагріванні вихідних транзисторів до температури 85 ° С система термозахисту відключить навантаження (акустичну систему) від відповідного каналу. Після зниження температури транзисторів до заданого значення відбудеться автоматичне підключення акустичної системи, і робота каналу відновиться.
Плавний введення сигналу
Після підключення навантаження підсилювач плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку в акустичних системах.
Перемикач заземлення
Характеристики:
