Харчування до модуля підводиться за допомогою від'єднується мережевого кабелю.

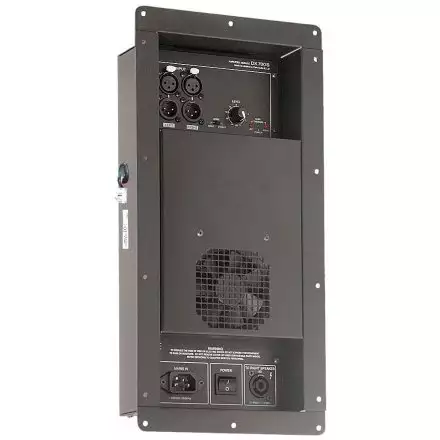

Структура модуля:
Імпульсний. Дозволяє отримувати високу вихідну потужність при мінімальній вазі модуля.
Підсилювач потужності
Підсилювач потужності модуля виконаний на базі схемотехніки класу «D» з високим ККД малим тепловиділенням. Висока частота комутації забезпечує якість звукового сигналу, що не уступає кращим аналоговим підсилювачів.
Охолодження
Охолодження модуля (підсилювача потужності і джерела живлення) здійснюється за допомогою вентилятора. Система охолодження забезпечує надійне охолодження модуля у всьому діапазоні робочих температур (5 - 35 ° С). У модулі передбачено двоступенева регулювання інтенсивності охолодження. При нормальних кліматичних умовах вентилятор працює на малих обертах, що забезпечує низький рівень створюваного модулем акустичного шуму. При роботі модуля з великою вихідною потужністю, а також в умовах підвищеної температури навколишнього середовища, може відбуватися перемикання вентилятора на другий, більш інтенсивний режим охолодження.
Захист від перевантаження і коротких замикань
При виникненні коротких замикань виходу або при перевантаженні підсилювача потужності модуля, викликаної різким зменшенням опору навантаження, спрацьовує система захисту, яка відключає вихідний сигнал на 0,5 секунди з подальшим його плавним відновленням.
Захист від постійної напруги на виході
Схемотехніка модуля забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення /вимикання. Захист акустичної системи від пошкодження постійним струмом забезпечується джерелом живлення модуля, який вимикається в разі появи на виході кожного з каналів підсилювача потужності модуля постійної напруги або потужних низькочастотних коливань. При цьому повністю гасне вся індикація, в тому числі і індикатор POWER.
Повторне включення модуля можна зробити шляхом виключення і повторного включення живлення за допомогою вимикача POWER. Якщо поява постійної напруги носило випадковий характер (що практично малоймовірно), то модуль включиться, і буде продовжувати нормально функціонувати. У разі появи постійної напруги через будь-якої несправності при повторному включенні модуль включиться, загориться індикатор POWER і через короткий проміжок часу знову спрацює захист від постійної напруги на виході і заблокує джерело живлення.
Термозахист
Забезпечує надійний захист і безперебійну роботу модуля в разі його перегріву. При нагріванні охолоджуючого радіатора до температури 50 ° С вентилятор охолодження включається на максимальний режим роботи (при нормальних кліматичних умовах вентилятор працює з мінімальною інтенсивністю на малих обертах). При підвищенні температури охолоджуючого радіатора до 65 ° С включається другий ступінь термозахисту вбудований оптоелектронний (що не вносить спотворень в підсилюваний сигнал) Clip-limiter знижує рівень надходить на вхід підсилювача потужності сигналу. При цьому з'являється слабке світіння індикатора термозахисту (CLIP /THERMAL) одного або обох каналів. Подальше підвищення температури ще більше знижує рівень сигналу, про що свідчить більш інтенсивне світіння індикатора термозахисту.
Відключення сигналу може статися лише в разі виходу з ладу охолоджуючого вентилятора або блокування охолоджуючого повітряного потоку. В цьому випадку при досягненні охолоджуючим радіатором температури 85 ° С система термозахисту відключить підсилювач потужності. При цьому загориться індикатор CLIP /THERMAL одного або обох каналів модуля.
Відновлення роботи буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключити підсилювач потужності при включенні буде плавно піднімати рівень посилення до встановленого значення
Плавний введення сигналу
Після включення підсилювач потужності модуля плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку.
Індикація
Складається з трьох світлодіодних індикаторів, один з яких відображає включення харчування, а два інших режим перевантаження підсилювача потужності і спрацьовування системи термозахисту відповідного каналу модуля.
Обрізний фільтр
У модулі встановлено обрізний фільтр верхніх частот четвертого порядку (крутизна спаду сигналу 24дБ /октаву), який призначений для усунення паразитних низькочастотних складових сигналу, які не можуть відтворюватися акустичною системою. У базовій моделі модуля встановлено обрізний фільтр верхніх частот з частотою зрізу 45Гц.
Вбудований параметричний коректор АЧХ
Забезпечують параметричну корекцію частотної характеристики модуля.Коррекція може здійснюється на трьох частотах з установкою відповідних ширини смуги (добротності) і «підйому /завалу» кожної частоти. Установки корекції здійснюються на підприємстві-виробнику за погодженням із замовником.

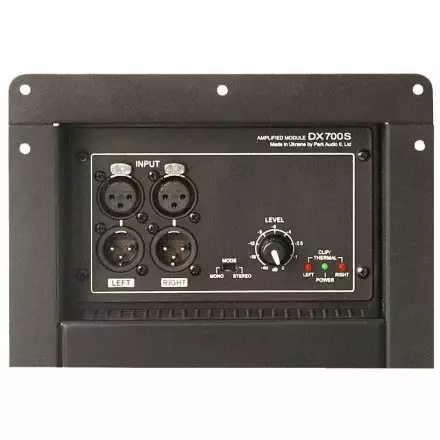

Вхідний блок
Склад:
Лінійні входи модуля симетричні.
Лінійні виходи модуля підключені паралельно лінійним входів, що дозволяє підводити сигнал одночасно в декількох пристроїв, використовуючи лише стандартні сполучні кабелі.
Характеристики: Номінальний опір навантаження:
