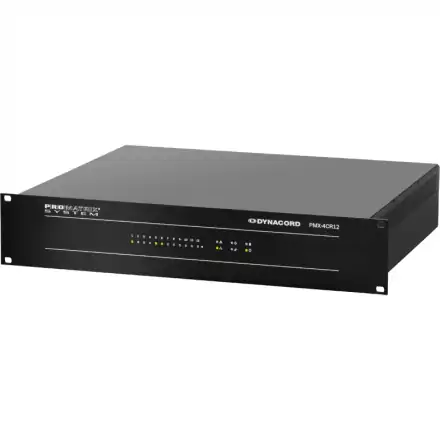

Dynacord PMX-4CR12

Характеристики:

• Частотний діапазон (на 1 кГц) 20 Гц - 20 кГц (-0,5 дБ)
• Співвідношення сигнал-шум (А-зважена) Лінійний вхід на лінійний вихід: 106 дБ (типове)
• Загальний КНІ< 0.05%
• Взаємопроникнення сигналу (лінійний рівень) Лінійний вхід на лінійний вихід (гейн 0 дБ):<100 дБ на 1 кГц
• Частота дискретизації 48 кГц
• Дозвіл роботи DSP 24-бітове лінійне АЦП і ЦАП, 48-бітна обробка сигналу
• Звукові входи (мікрофонно-лінійного рівня) MIC /LINE: 2 х 3-контактних порту, електронно-симетричні AUX: 2 х стерео RCA
• Вхідний рівень (номінальний): MIC /LINE: 15 дБ, AUX: 9 дБ
• Вхідний рівень (макс. До піків): MIC /LINE: 18 дБ, AUX: 12 дБ
• Вхідний імпеданс: MIC /LINE: 2,2 кОм, AUX: 8 кОм
• Придушення синфазних сигналу: MIC /LINE:> 50 дБ
• Фантомне живлення, відключаємо: MIC /LINE: 48 В (постійний струм)
• АЦП 24 біт, Sigma-Delta, 128-кратна надлишкова дискретизація: Звукові входи (100 В) AMP IN: 2 х 6-контактних порту
• Максимальна напруга: 120 В
• Максимальний струм: 7,2 A
• Максимальна потужність: 500 Вт
• Звукові входи (лінійний рівень) MIC /LINE: 2 х 3-контакнтим вхід, електронно-симетричний AUX: 2 х стерео RCA
• Вихідний рівень (номінальний): 6 дБ
• Вхідний рівень (макс. До піків): 9 дБ
• Імпеданс на виході:<50 Ом
• Мінімальний імпеданс навантаження: 400 Ом
• АЦП 24 біт, Sigma-Delta, 128-кратна надлишкова дискретизація
• Звукові виходи (100 В): SPEAKER OUT: 2 х 12-контактних порту
• Максимальна напруга: 120 В
• Максимальний струм: 7,2 A
• Максимальна потужність: 500 Вт
• Взаємопроникнення сигналів (100 В): AMP IN на SPEAKER OUT:<100 дБ на 1 кГц с нагрузкой 1 кОм
• Шина мікрофонного терміналу (CST): 4 х RJ-45 (харчування + CAN + звуковий інтерфейс)
• Харчування: +24 В, електронний запобіжник
• CAN: 10, 20 або 62,5 кбіт /сек
• Звуковий сигнал: Електронно-симетричний
• Максимальна довжина лінії: 1000 м
• Вхід аналогового управління: 1 х 12-контактний порт ANALOG CONTROL IN
• Керуючі входи: 8 (управління сигналом 0-10 В /логічне управління; низька: U ≤ 5 В; висока: U ≥ 10 В; Umax=32 В
• Опорна вихідна напруга: +10 В, 100 мА, Заземлення
• Вхід для синхронізації часу: 1 (приймач DCF-77)
• Керуючий вихід CONTROL OUT HP: 1 х 12-контактний порт
• Керуючі виходи: 6 виходів високої потужності (відкритий колектор, Umax=32 В, Imax=1 А)
• Опорна вихідна напруга: +24 В, Imax=200 мА
• Вихід Ready /fault: 1 (NO /NC relay contacts, Umax=32 V, Imax=1 A)
• Вихід для підключення зовнішніх синхронізуються годин: 1 (24 В, макс. 1 A)
• УПРАВЛЯЮЩИЕ ВХОДИ: 2 х 10-контактних порту
• Керуючі входи: 5 керованих входів (0-24 В, Umax=32 В), 5 ізольованих входів (низький: U ≤5 В; високий: U ≥ 10 В; Umax=32 В)
• Керуючий вихід CONTROL OUT: 2 х 10-контактних порту
• Керуючі виходи: 12 малопотужних виходу (відкритий колектор, Umax=32 В, Imax=40 мА)
• Керуючий реле 1 (релейні контакти NO /NC, Umax=32 В, Imax=1 А)
• ІНТЕРФЕЙСИ
• Ethernet: 1 х RJ-45, 10/100 Мбіт (для підключення ПК)
• CAN шина: 2 х RJ-45, від 10 до 500 Кбіт /сек (для підключення підсилювача потужності, маршрутизатора)
• RS-232: 2 х 9-контактних роз'єми DSUB (порт 1 для PROMATRIX 4000, порт 2 виключно для сервісних цілей)
• Вхід постійного струму: 21-32 В
• Споживання електроенергії від: 10 до 250 Вт
• Діапазон робочих температур: -5 ° C ... +45 ° C
• Електромагнітна середовище: E1, E2, E3
• Габаритні розміри: 19 ", 2 HU, 483 х 88,2 х 375 мм
• Маса: 8 кг
