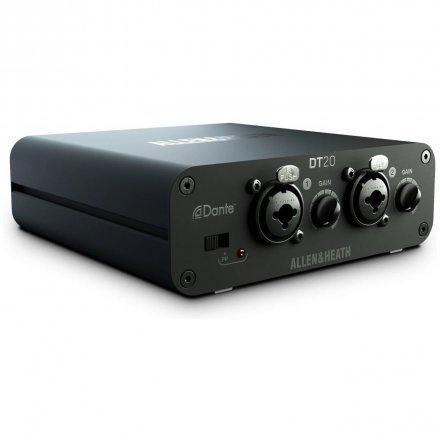

DT20 - це портативний захищений пристрій введення-виведення Dante з підтримкою PoE. Його можна використовувати як доповнення до цифрових мікшерних систем Allen & Heath або будь-якої іншої системи мережі Dante. Він має 2 мікрофонних/лінійних підсилювачів локальним посиленням та регулюванням фантомного живлення. Він підключається до мережі Dante за допомогою одного кабелю Cat.
Поверхневий монтаж
Вуха для поверхневого монтажу дозволяють монтувати пристрій зверху чи під поверхнею, робочим столом чи подіумом, а також вертикально на стіні чи перегородці. Вони можуть бути встановлені обличчям або до верхньої або до нижньої частини пристрою. DT20-M поставляється із кріпленнями для поверхневого монтажу. Розташуйте вушка по центру з кожного боку пристрою, поєднавши їх з різьбовими отворами, повернувши вгору або вниз, в залежності від необхідності, і закріпіть їх за допомогою 4 гвинтів M3x6 мм. Для поверхневого монтажу стандартного DT20 є додатковий комплект для поверхневого монтажу DT-SMK.

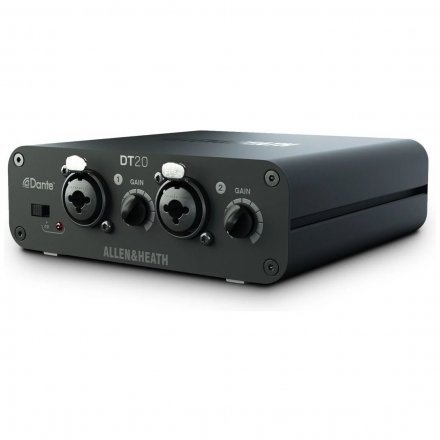

Передня панель
- Вхідні роз'єми Балансні мікрофонні/лінійні входи. Входи TRS мають вбудований ПЕД 20 дБ для використання з сигналами лінійного рівня.
- Gain Поворотний регулятор аналогового посилення підсилювача від 0 дБ до 55 дБ.
- Перемикач фантомного живлення та індикатор.
Задня панель
- Порт Dante EtherCon для підключення до мережі Dante та світлодіодний індикатор Link/Activity. Використовуйте комутатор PoE Ethernet або PoE для живлення пристрою через порт.
- Світлодіодний індикатор живлення та індикатор готовності. Індикатор Ready спалахує, коли пристрій успішно завантажено та готовий до передачі звуку.
- Скидання заводських налаштувань Утримуйте живлення, утримуючи натиснутий перемикач. Не менше ніж через 10 секунд вимкніть живлення, а потім знову увімкніть живлення у звичайному режимі, щоб скинути налаштування мережі та ім'я. Це призведе до видалення будь-якої статичної IP-адреси та повернення до заводських налаштувань за замовчуванням (DHCP/zero-conf).
- Вхід постійного струму Роз'єм постійного струму 12 Ст.
ХАРАКТЕРИСТИКИ:
- Мікрофонні входи: Збалансований XLR, фантом +48 В
- Аналогове посилення: Від 0 до +55 дБ
- Лінійні входи: Збалансований TRS -20 дБ PAD
- Максимальний рівень вхідного сигналу: +30dBu (вхід TRS)
- Вхідний опір: >4кОм (XLR), >10кОм (TRS)
- Данте: 48kHz/96kHz
- Постійний струм: +12В постійного струму 1.25А
- Споживана потужність: 10W макс
- Діапазон робочих температур: 0 ° С до 40 ° C (32 ° F до 104 ° F)
- Вимоги до PoE: 802.3af 15 Вт
- Розміри та вага: 130(Ш) x 136(Г) x 43(В) мм, 0.5кг
