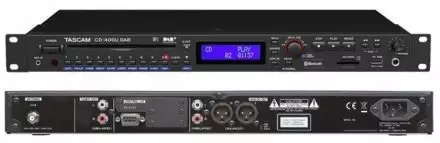

CD-400U - это компактный, монтируемый в стойку и управляемый дистанционно медиаплеер, который может воспроизводить треки с компакт-дисков, USB-накопителей, SD-карт и Bluetooth-устройств. Он также включает в себя AM / FM-тюнер с 20 предустановками для воспроизведения музыки с радиостанций и вход мини-разъема на передней панели для подключения таких устройств, как портативные музыкальные проигрыватели. Тюнер имеет собственный выход, позволяющий пользователю, например, подавать в две комнаты разные музыкальные сигналы.
Дистанционное управление возможно с помощью прилагаемого беспроводного RC-CD400 и с помощью последовательного управления через встроенный порт RS-232C. Этот универсальный CD-плеер подходит для широкого спектра применений, от фоновой музыки в туре, ресторанов или небольших магазинов до использования в общественных местах.
Несколько источников воспроизведения с компактного устройства
Воспроизведение файлов с компакт-дисков, USB-накопителей и SD-карт
CD-400UDAB идеально подходит для подрядчиков, которым требуется воспроизведение широкого спектра медиа и файловых форматов. Вы можете воспроизводить аудио-CD, а также аудиофайлы в формате WAV, MP3, AAC и WMA, хранящиеся на компакт-дисках с данными, запоминающих устройствах USB или картах SD / SDHC. Режимы воспроизведения (непрерывный, одиночный и случайный) также можно комбинировать с повторным воспроизведением для соответствия широкому диапазону ситуаций.
Беспроводное воспроизведение с устройств Bluetooth®
Аудиофайлы также можно воспроизводить с устройств Bluetooth, таких как смартфоны, планшеты и портативные музыкальные плееры. После первого подключения устройства беспроводное соединение можно быстро установить, просто нажав кнопку сопряжения. Это позволяет легко воспроизводить аудиофайлы без суеты с помощью кабелей или форматов файлов.
Внешний входной разъем для других источников
Стереоразъем mini AUX IN на передней панели позволяет CD-400UDAB воспроизводить звук с портативных музыкальных проигрывателей, не оснащенных Bluetooth.
FM / DAB + тюнер для воспроизведения любимых радиостанций
CD-400UDAB включает в себя тюнер FM / DAB + с 20 предустановками FM и DAB + каждый. Независимый выход тюнера позволяет одновременное воспроизведение с другими носителями, например, для разных комнат.
ОСОБЕННОСТИ:
- Перезапись с CD или тюнера на USB-накопитель или SD-карту
- Найдите начало следующей дорожки с пошаговой игрой
- Сбалансированные и несбалансированные аналоговые выходы
- Дистанционное управление через RS-232C и Telnet
- IF-E100 : плата расширения Ethernet для управления через Telnet
- Воспроизведение аудио CD
- Воспроизведение файлов MP3 и WMA с CD
- Воспроизведение аудиофайлов с SD и USB-памяти (MP3, AAC, WAV, WMA)
- Воспроизведение DAB + / FM-радио (может выводиться через основной или отдельный выходной разъем)
- Воспроизведение через соединение Bluetooth со смартфоном или компьютером
- Воспроизведение с других аудиоисточников через разъем AUX IN
- Поддерживаемые стандарты CD: CD-DA, CD-ROM, CD-R, CD-RW (только формат CD-DA)
- Механизм привода CD с щелевой загрузкой
- Цифровые клавиши для прямого выбора трека
- Режимы воспроизведения включают в себя непрерывный, одиночный, случайный
- Повторное воспроизведение (все, один, A – B)
- Инкрементное воспроизведение (переход к каждой следующей дорожке нажатием кнопки PLAY; доступно для CD, USB, SD)
- Функция возобновления (начать воспроизведение с дорожки, на которой устройство было остановлено в последний раз)
- Воспроизведение папок с SD и USB-памяти
- Перезапись с CD или тюнера на SD или USB-накопитель (формат MP3)
- Отображение времени (дорожка истекла / дорожка осталась / общая истекла / общая оставшаяся)
- Воспроизведение при включении (функция таймера)
- Функция блокировки, чтобы избежать случайного срабатывания
- Антишоковая память
- Сбалансированный аналоговый выход XLR (основной)
- RCA несбалансированный аналоговый выход (основной)
- RCA несбалансированный аналоговый выход (тюнер)
- Дистанционное управление через последовательный разъем RS-232C (9-контактный D-sub)
- Опциональная интерфейсная карта Ethernet (IF-100E) для внешнего управления сетью (протокол Telnet)
- Выход на наушники с выделенным регулятором громкости
- ЖК-дисплей с подсветкой
- Беспроводной пульт дистанционного управления в комплекте
- Прилагаемый аксессуар: съемный сетевой шнур, беспроводной пульт дистанционного управления RC-CD400, набор винтов для монтажа в стойку, FM-антенна, руководство пользователя с гарантией
ХАРАКТЕРИСТИКИ:
- Количество аудиоканалов 2 канала (стерео), 1 канал (моно)
- Формат файла записи MP3 (44,1 кГц, 96/128/192/320 кбит / с)
- Приемник Bluetooth
- Версия Bluetooth v4.2
- Выходной класс Класс 2
- Поддерживаемые профили A2DP, AVRCP
- Поддерживаемые кодеки A2DP SBC, AAC, aptX
- Поддерживается защита контента A2DP SCMS-Т
- Поддерживаемые файловые системы FAT16, FAT32
- Управление вводом / выводом: RS-232C D-Sub 9-контактный
Поддерживаемые медиа
- USB-память 512 МБ - 64 ГБ
- SD Card 512 МБ - 2 ГБ
- SDHC карта 4–32 GB
- компакт диск CD-DA, CD-ROM, CD-R, CD-RW (только формат CD-DA)
Поддерживаемые форматы файлов
- CD-DA 44,1 кГц, 16 бит
- MP3 44,1 / 48 кГц, 32–320 кбит / с и VBR (MPEG1 / 2 Audio Layer 3)
- WAV (только USB / SD) 44,1 / 48 кГц, 16 бит
- WMA 44,1 / 48 кГц, 32–320 кбит / с и VBR (стандарт WMA v9, DRM не поддерживается)
- AAC (только USB / SD) 44,1 / 48 кГц, 8–320 кбит / с и VBR (аудиопоток MPEG4 AAC-LC)
Тюнер
- Частотный диапазон FM: 87,5–108 МГц
- DAB: полоса III, 174–240 МГц
- Антенный разъем F-тип (женский), 50 Ом, несбалансированный
Аналоговые аудио входы и выходы
- AUX аналоговый аудиовход (несбалансированный) 3,5-мм мини-джек TRS
- Основные аналоговые аудиовыходы (сбалансированные) XLR-3-32 (1: GND, 2: HOT, 3: COLD)
- Основные аналоговые аудиовыходы (несбалансированные) RCA
- Аналоговые аудиовыходы тюнера (несбалансированные) RCA
- Выход на наушники 6,3 мм стерео разъем
Аудио производительность
- Частотный отклик 20 Гц - 20 кГц, ± 1 дБ (Fs: 44,1 кГц, 48 кГц, JEITA)
- Общее гармоническое искажение ≤0,005% (JEITA)
- Отношение сигнал / шум ≥95 дБ (JEITA)
- Динамический диапазон ≥90 дБ (JEITA)
- Перекрестные помехи ≥90 дБ (JEITA)
Блок питания и другие характеристики
- Сеть питания AC 100–240 В, 50/60 Гц
- Потребляемая мощность 20 ватт
- Габаритные размеры (Ш × В × Г) 483 мм × 47 мм × 296 мм
- Вес 3.3 kg
- Диапазон рабочих температур 5–35 ° C
- Включенные аксессуары Съемный шнур питания, беспроводной пульт дистанционного управления (RC-CD400), набор винтов для монтажа в стойку, FM-антенна, руководство пользователя / гарантия
- Дополнительный аксессуар Дополнительная плата Ethernet IF-E100, позволяющая управлять устройством через сеть (протокол Telnet)
