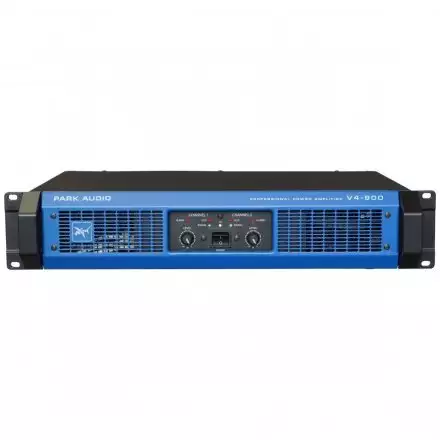

Конструктивно усилитель состоит из:
Общий для обоих каналов усилителя. Состоит из блока плавного пуска, тороидального трансформатора, выпрямителей и платы конденсаторов фильтра.
Охлаждение
Охлаждение выходного каскада усилителя осуществляется вентиляторами. Система охлаждения независимая для каждого канала. Направление потока воздуха от передней панели к задней. В усилителе предусмотрено плавное регулирование интенсивности охлаждения. После включения, а также при работе усилителя с небольшой выходной мощностью интенсивность охлаждения минимальная. В это время вентиляторы работают на малых оборотах, что обеспечивает низкий уровень создаваемого усилителем акустического шума. С ростом выходной мощности и, как следствие, ростом температуры транзисторов выходного каскада происходит плавное увеличение скорости потока охлаждающего воздуха и соответственно интенсивности охлаждения.
Выходной каскад
Выходной каскад усилителя выполнен на основе схемотехники класса «AB» с использованием комплементарных пар полевых транзисторов компании «IR».
Функциональные особенности: Защита от коротких замыканий выхода
Работает независимо для каждого канала, а также для усилителя, работающего в мостовом включении. При работе защиты усилитель не отключается, и после устранения неблагоприятных факторов автоматически восстанавливает свою работоспособность.
Защита от перегрузки
Выполнена по двухступенчатой схеме и обеспечивает не только надежную защиту выходного каскада усилителя, но и оптимальное качество звучания усилителя в режиме перегрузки.
При возникновении коротких перегрузок длительностью до 3мс (например, вызванных резким уменьшением комплексного сопротивления нагрузки) срабатывает лишь токовая защита выходного каскада, которая ограничивает протекающий через выходные транзисторы ток на безопасном для них уровне. При этом настройка защиты выполнена таким образом, что усилитель кратковременно может отдавать полную мощность (без снижения выходного напряжения) даже на очень низкие сопротивления нагрузки.
При более длительных перегрузках система защиты включает встроенный
