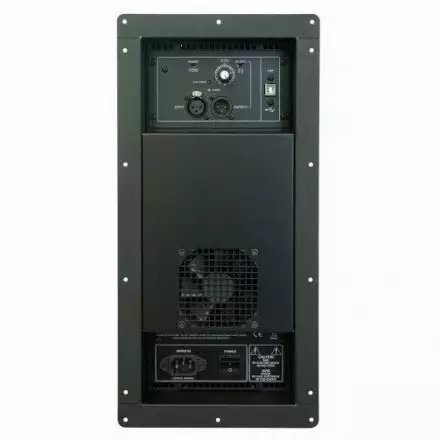

Встраиваемый профессиональный широкополосный одноканальный усилитель мощности Park Audio DX2000 DSP PFC предназначен для установки в широкополосные акустические системы. Для создания необходимого тракта обработки сигнала в усилителе применен DSP процессор.
Конструктивные и функциональные особенности
Усилитель имеет два типа исполнения (по сопротивлению нагрузки):
Конструкция
Усилитель выполнен в виде моноблока. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, выполняющий защитные функции и обеспечивающий углубленную посадку усилителя в корпус акустической системы. Питание к усилителю подводится с помощью отсоединяемого сетевого кабеля.
Источник питания
Импульсный. Позволяет получать высокую выходную мощность при минимальном весе усилителя.
Корректор коэффициента мощности «PFC»
В усилителе установлен источник питания с корректором коэффициента мощности (Power Factor Correction), который обеспечивает эффективное использование потребляемой усилителем электроэнергии, стабилизирует потребляемый ток, значительно снижает нагрузку на электрическую сеть, а также уменьшает вносимые в электрическую сеть помехи и искажения. И самое главное, выходная мощность усилителя перестает жестко зависеть от напряжения в питающей сети. Усилитель отдает полную заявленную мощность при напряжении питания в сети от 160 до 250 Вольт.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX2000 PFC (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX2000 PFC, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля Park Audio DX2000 PFC (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение усилительного модуля во всем диапазоне рабочих температур (5 - 35°С). В усилителе предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля DX2000 PFC с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения усилителя плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилительного модуля Park Audio DX2000 PFC, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита головок акустической системы от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER. Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу встраиваемого усилительного модуля Park Audio DX2000 PFC в случае его перегрева. До температуры охлаждающего радиатора 50°С вентилятор охлаждения полностью отключен. При достижении охлаждающим радиатором температуры 50°С включается вентилятор охлаждения на минимальный режим. При дальнейшем повышении температуры транзисторов модуля происходит плавное увеличение интенсивности охлаждения, которая достигает своего максимума при 70°С. При этом при 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала в усилителе DX2000 PFC может произойти лишь при выходе из строя вентилятора или блокировке охлаждающего воздушного потока. В этом случае при достижении радиатором температуры 85°С система термозащиты выключит усилитель мощности, о чет будет свидетельствовать свечение индикатора CLIP/THERM.
Восстановление работоспособности модуля Park Audio DX2000 PFC будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX2000 PFC Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX2000 PFC плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Система индикации встраиваемого модуля DX2000 PFC Состоит из двух светодиодных индикаторов, один из которых индицирует включение питание, а второй режим перегрузки усилителя мощности модуля и срабатывание системы термозащиты.
Входной блок
Состав:
Вход модуля симметричный.
Входной и выходной соединители включены параллельно, т.е. контакты выходного соединителя подключены к одноименным контактам входного соединителя. Это дает возможность использовать встраиваемый моудуль в качестве разветвителя сигнала.
Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля Park Audio DX2000 PFC.
Регулятор частоты среза разделительного фильтра верхних частот позволяет установить нижнюю частоту полосы пропускания модуля (от 28 до 250 Гц).
Переключатель фазы выходного сигнала предоставляет возможность изменения фазы сигнала на 180° (инверсия) для наиболее оптимального согласования фазы излучения акустической системы, в который установлен усилитель DX2000 PFC, с другими акустическими системами звукоусилительного комплекса.
Обрезной и разделительный фильтры
В модуле DX2000 PFC установлены:
Обрезной фильтр верхних частот встраиваемого усилительного модуля Park Audio DX2000 PFC предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой.
В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 45 Гц.
Разделительный фильтр верхних частот модуля DX2000 PFC предназначен для ограничения усиливаемого диапазона частот в случае применения модуля в акустических системах-сателлитах.
Частота среза разделительного фильтра может плавно устанавливаться регулятором в диапазоне от 28Гц до 250 Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию частотной характеристики модуля.
Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции усилительного модуля Park Audio DX2000 PFC осуществляются на предприятии изготовителе по согласованию с заказчиком.
Характеристики:
