Конструкция

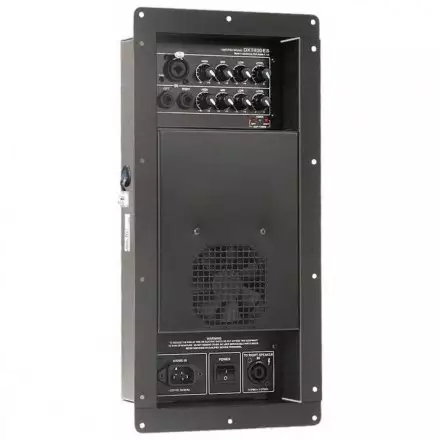

Конструктивно усилительный модуль Park Audio DX1400SE представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю DX1400SE подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
Источник питания
В усилительном модуле Park Audio DX1400SE используется импульсный блок питания. Это позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX1400SE (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX1400SE, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля Park Audio DX1400SE (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение усилительного модуля Park Audio D1400SE во всем диапазоне рабочих температур (5 - 35°С). В усилителе предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля DX1400SE с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения усилителя плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилительного модуля Park Audio DX1400SE, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита головок акустической системы от повреждения постоянным током обеспечивается источником питания встраиваемого усилителя DX1400SE, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER. Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля DX1400SE мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу встраиваемого усилительного модуля Park Audio DX1400SE в случае его перегрева. До температуры охлаждающего радиатора 50°С вентилятор охлаждения полностью отключен. При достижении охлаждающим радиатором температуры 50°С включается вентилятор охлаждения на минимальный режим. При дальнейшем повышении температуры транзисторов модуля DX1400SE происходит плавное увеличение интенсивности охлаждения, которая достигает своего максимума при 70°С. При этом при 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала в усилителе DX1400SE может произойти лишь при выходе из строя вентилятора или блокировке охлаждающего воздушного потока. В этом случае при достижении радиатором температуры 85°С система термозащиты выключит усилитель мощности, о чет будет свидетельствовать свечение индикатора CLIP/THERM.
Восстановление работоспособности модуля Park Audio DX1400SE будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX1400SE Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX1400SE плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала усилительного модуля DX700SE.
Обрезной фильтр
В широкополосном встраиваемом усилителе применен обрезной низкочастотный фильтр четвертого порядка (крутизна спада АЧХ 24дБ/октаву), который предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели D1400SE данный низкочастотный фильтр установлен с частотой среза 45Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию амплитудно частотной характеристики модуля Park Audio DX1400SE. Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
Входной блок
Состав:
Линейные и микрофонный входы усилительного модуля DX1400SE симметричные.
Регулятор уровня сигнала с линейного входа - спаренный (стереофонический).
Эквалайзер сигнала с линейного входа спаренный (стереофонический).
Регулятор чувствительности микрофонного входа позволяет устанавливать необходимую чувствительность микрофонного входа усилителя DX1400SE, что обеспечивает возможность подключения различных типов микрофонов.
