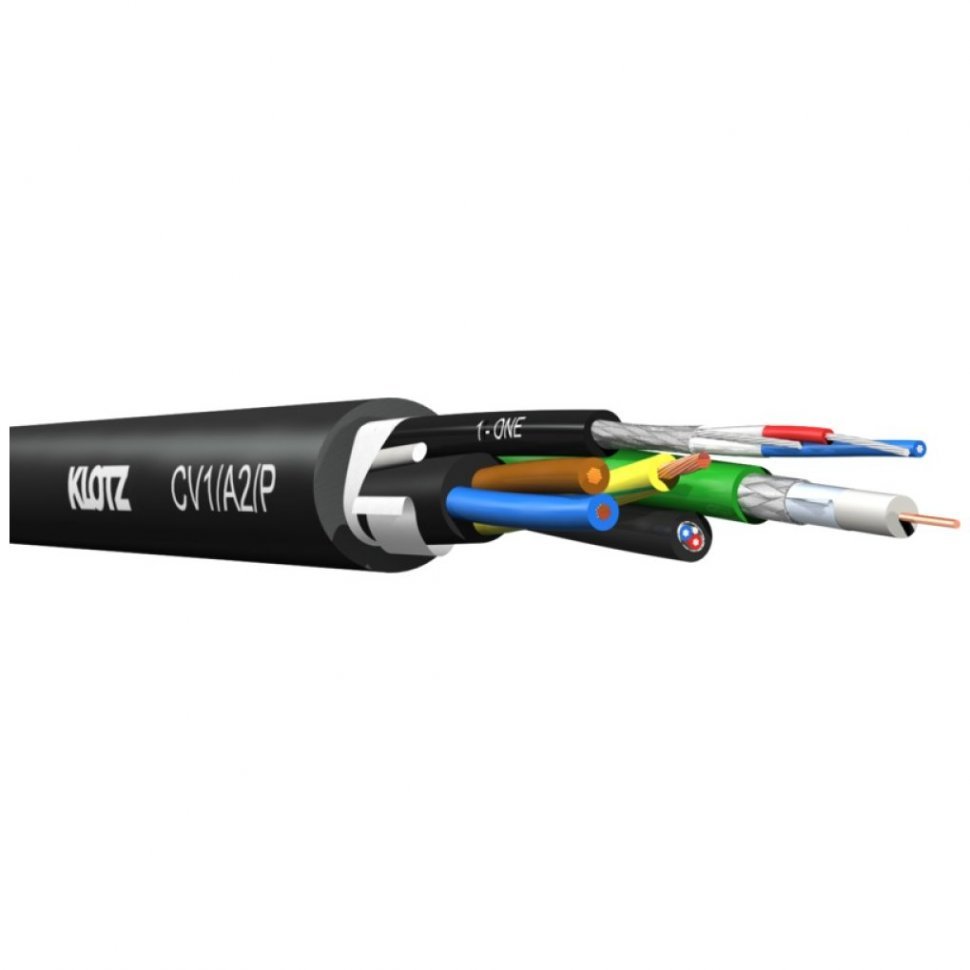

Klotz CV1A2PY — профессиональный комбинированный коаксиальный кабель, предназначенный для одновременной передачи видео, аудио и питания в стационарных и мобильных AV-инсталляциях. Конструкция объединяет 75-омный видеомодуль для HD-SDI и композитного видео, два балансных аудиомодуля с поддержкой AES/EBU, а также силовой кабель с тремя жилами сечением 1,5 мм².
Видеомодуль построен на цельном медном проводнике диаметром 0,60 мм с газонаполненной Foam-Skin PE изоляцией. Двойное фольгированное экранирование AL/PET/AL в сочетании с луженой медной оплеткой с покрытием 90% обеспечивает эффективную защиту видеосигнала от внешних помех.
Аудиомодули используют многожильный луженый медный проводник сечением 0,22 мм² и имеют импеданс 110 Ом, что соответствует требованиям цифровой передачи AES/EBU. Экранирование реализовано с помощью фольги AL/PET, луженого дренажного провода и медной оплетки с покрытием 85%.
Отдельный силовой модуль оснащен тремя медными жилами сечением 1,5 мм², благодаря чему кабель позволяет организовать передачу питания вместе с сигнальными линиями. Это делает Klotz CV1A2PY практичным решением для профессиональных систем, где важно минимизировать количество отдельных кабелей.
Внешняя оболочка из PVC обеспечивает необходимую механическую прочность для стационарного и мобильного применения. При внешнем диаметре 17 мм кабель имеет радиус изгиба 85 мм для стационарного и 170 мм для мобильного использования. Рабочий температурный диапазон составляет от -25 до +70 °C.
ХАРАКТЕРИСТИКИ:
