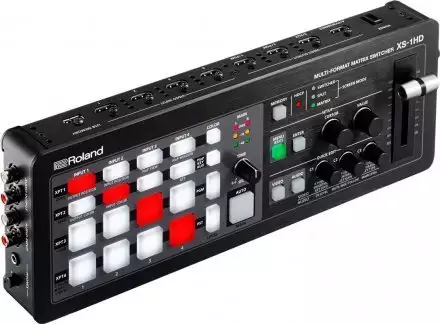

XS-1HD мультиформатный матричный свитчер.
ПРОВОДИМЫЕ ВЖИВУЮ МЕРОПРИЯТИЯ
XS-1HD - идеальное устройство для видеопроизводства при работе вживую в приложениях с множеством различных видеосигналов. Для каждого из входов предусмотрена функция масштабирования высокого качества, обеспечивающая оперативность настройки. При ширине 13" ноутбука XS-1HD позволяет организовать работу в режиме реального времени даже в условиях ограниченного пространства.
ДЕМОНСТРАЦИОННЫЕ ЗАЛЫ
XS-1HD предусматривает возможность переключения между четырьмя источниками видеосигнала, такими как камеры, компьютеры или медиаплееры и направлять их на ЖК дисплеи или проекторы. Встроенная функция масштабирования на каждом из входов позволяет настраивать положение и размер изображения даже при работе с входными видеосигналами различных форматов.
Встроенный эмулятор EDID гарантирует, что компьютер будет передавать на переключатель данные соответствующего разрешения. Загружая из памяти сохраненные в нее ранее пресеты, можно мгновенно изменять изображение на любом из дисплеев. Пресеты можно вызывать как последовательно, так и в произвольном порядке.
РАБОТА НА СЦЕНЕ / КОНФЕРЕНЦИИ
Режим Matrix позволяет назначать сигнал максимум на четыре выхода, например, основной монитор, вспомогательный монитор, монитор докладчика и электронный стенд общей информации. Режим Switcher удобен, когда необходимо оперативно переключаться между источниками сигнала с использованием предварительного просмотра нескольких изображений, эффектов "картинка в картинке", замещения и переходов с изменением прозрачности изображений.
КОНФЕРЕНЦ-ЗАЛ / БАНКЕТНЫЙ ЗАЛ / КОНЦЕРТНЫЙ ЗАЛ
XS-1HD идеально впишется в инсталляционные системы банкетных и концертных залов, театров и аудиторий электронного обучения, где видеосигнал необходимо выводить на несколько приемников. Альтернативный подход - использование сложных комплектов оборудования, содержащих видеопереключатели, аудиомикшеры и панели управления.
Теперь же все необходимые функции можно реализовать с помощью всего лишь одного прибора - XS-1HD. Пресетная память позволяет мгновенно загружать установки для настройки даже самые сложных конфигураций. С помощью управляющего порта RS-232 можно без проблем подключить к XS-1HD систему управления сторонней компании.
КОНФЕРЕНЦ-ЗАЛЫ С НЕСКОЛЬКИМИ ДИСПЛЕЯМИ
Встроенная функция масштабирования и наличие множества режимов обеспечивают удобство использования этого переключателя при работе на различных мероприятиях. Это достигается за счет возможности управления входными сигналами даже при изменении их типа и разрешения, а также способности адаптации к различным приемникам сигнала.
Совместимость по HDCP будет по достоинству оценена, когда клиенту потребуется воспроизвести HDCP-защищенные данные с таких источников, как оптический носитель (Blu-ray) или смартфон. Для удобства вывода на экран логотипов и других статичных изображений предусмотрена возможность их загрузки по USB.
ВЫВОД НЕСКОЛЬКИХ ИЗОБРАЖЕНИЙ НА ОДИН ДИСПЛЕЙ
Вывод нескольких изображений на один экран, например: PowerPoint, видео или телевизионные конференции, позволяет избежать хлопот, связанных с переключением между ними. Кроме того, это еще и удобный способ представления информации нескольких ведущих для сравнения.
XS-1HD поддерживает режим разбиения дисплея на четыре экрана и вывода на каждый из них своего изображения. Расположением экранов можно управлять с помощью сенсорного интерфейса, так что проблем возникать не должно даже у не слишком хорошо подготовленных пользователей.

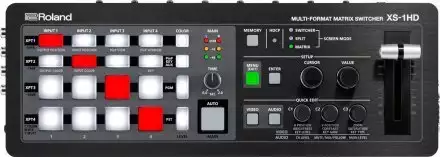

РАСПОЛОЖЕНИЕ РЕГУЛЯТОРОВ ПАНЕЛИ УПРАВЛЕНИЯ
Даже при всей своей компактности XS-1HD предлагает мощные функции, управление которыми осуществляется с помощью операционной панели. Интеграция в одном устройстве входа/выхода HDMI и регуляторов позволяет устанавливать его в различных местах, например, на маленьком столе, трибуне и других.
МАТРИЧНЫЕ КНОПКИ
С помощью этих кнопок для каждого из выходных каналов выбирается входной. Вертикальные ряды соответствуют входам, горизонтальные — выходам. При наличии видеосигнала кнопки загораются белым цветом.
ОПЕРАТИВНОЕ РЕДАКТИРОВАНИЕ
Эта опция позволяет управлять установками аудио и видео с помощью операционной панели, без необходимости поиска нужной функции в меню. Предоставляется возможность управления такими параметрами, как положение и размер изображения, положение окна, формируемого с помощью эффекта "картинка в картинке", и громкостью аудиосигнала.
ВХОД/ВЫХОД HDMI
Порты HDMI позволяют принимать и передавать видеоданные и аудиосигналы (стерео). На каждом из входов реализованы функции масштабирования и передачи информации EDID. Кроме того, осуществляется поддержка режима HDCP, гарантирующего блокировку передачи "пиратских" данных.
ПОРТ USB
Отредактированные установки можно сохранять на USB-накопитель. Также предусмотрена возможность загрузки стоп-кадров (неподвижных изображений), которые можно выводить в любой момент времени.

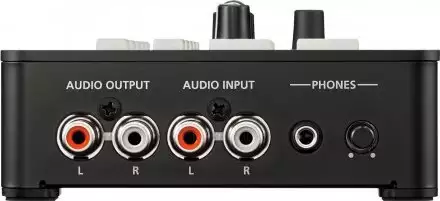

АУДИОВХОД/-ВЫХОД
Вход и выход поддерживают работу со стереосигналами линейного уровня, которые могут микшироваться с аудиосигналом входа HDMI. Кроме того, имеется возможность внедрения и извлечения аудио, а также задержки аудио для синхронизации с движением губ.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Предусмотрена возможность управления через включенные последовательно устройства. Можно взаимодействовать с другими коммутаторами и микшерами, а также управлять устройствами извне.
РЕЖИМЫ РАБОТЫ ЭКРАНА
XS-1HD поддерживает три режима работы экрана, чтобы удовлетворить потребности различных приложений. Вдобавок к матричному режиму переключения, предлагается режим Switcher, предусматривающий использование эффектов PinP и замещения, переходов с растворением и возможность вывода нескольких изображений, а также режим Split, позволяющий выводить до трех изображений PinP.
РЕЖИМ MATRIX
Любой из входных видеосигналов можно направить на любой из четырех выходов. Наличие опции масштабирования на каждом из четырех входов позволяет формировать микс видеосигналов различных устройств, таких как камеры, компьютеры, медиаплееры, проигрыватели Blu-ray или смартфоны. Для переключения между видеосигналами можно использовать фейдинг и управлять временем перехода с помощью регулятора TIME.
РЕЖИМ SWITCHER
Этот режим предусматривает использование эффекта перехода с изменением прозрачности изображения, обеспечивающего плавное переключение между источниками, а также эффектов "картинка в картинке" и замещения. Предпросмотровый входной сигнал с несколькими изображениями можно выводить через HDMI OUT 4 для мониторинга за входными источниками. *1 Если эффекты "картинка в картинке" или замещения не используются, через шину AUX можно вывести отдельный видеосигнал на персональный монитор или в другое помещение.
*1 Вывод без одного экрана.
РЕЖИМ SPLIT
Этот режим позволяет объединять несколько видео на одном экране и выводить его. На фоновое видео можно наложить до трех небольших экранов. Предусмотрена возможность определения позиции экрана, его размера, а также слоя, на который он выводится. Это очень удобно. когда требуется вывести несколько видеосигналов одновременно, например, в процессе электронного обучения или презентации.
ФУНКЦИОНАЛ
При всей своей компактности XS-1HD реализует функции переключения, масштабирования и аудиомикширования — и все это в рамках только одного устройства. Кроме того, обработка изображений на профессиональном уровне позволяет выводить его на большие экраны с высоким разрешением без потери качества.
Высококачественная обработка 4:4:4 10 бит
В XS-1HD реализована обработка сигнала RGB/YPbPr 4:4:4 10 бит, гарантирующая высокое качество передачи входного видеосигнала на выходной монитор. Видео, подающееся на большой светодиодный дисплей или проектор, воспроизводится с поразительной четкостью.
Цифровой аудиомикшер
Позволяет микшировать аудиосигналы HDMI и аналогового стереофонического входа. Также предусмотрена функция "Audio Follow", позволяющая переключать аудиосигналы синхронно с видеопереходами.
Встроенные схемы масштабирования
Сигнал каждого из видеовходов может масштабироваться независимо. Разрешение входного видеосигнала автоматически настраивается в соответствии с разрешением выходного. Выходную видеокартинку можно увеличивать (максимум 1000.0%) или уменьшать (максимум 10.0%) с шагом в 0.1%, чтобы подогнать под размер конкретного дисплея.
Генератор тестового изображения
Предусмотрена возможность вывода тестового изображения, позволяющая настроить видеовыход на работу с проектором или большим светодиодным дисплеем. Кроме того, можно выбрать из нескольких паттернов наиболее подходящий, включая цветные полосы, сетку и пилообразный сигнал. Также реализована функция анимации, перемещающая выбранное тестовое изображение по диагонали.
Эмуляция EDID
Эта опция позволяет предотвратить проблемы при коммутации различного видеоборудования за счет передачи корректных данных EDID. Она окажет неоценимую услугу, когда во время мероприятия приходится коммутировать XS-1HD с различными компьютерами, например, при проведении банкетов или общественных мероприятий.
Память
Текущие установки XS-1HD можно сохранить в одну из шестнадцати ячеек памяти. Настройки можно сохранять для отдельных сцен или конфигураций и загружать их по мере необходимости.
