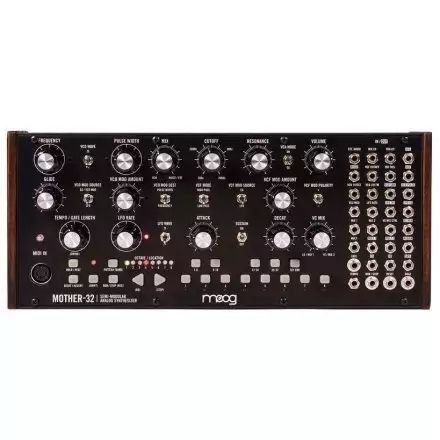

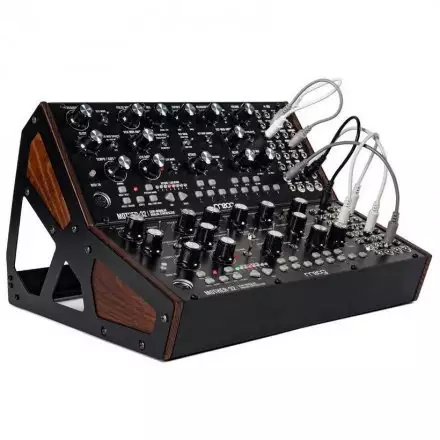

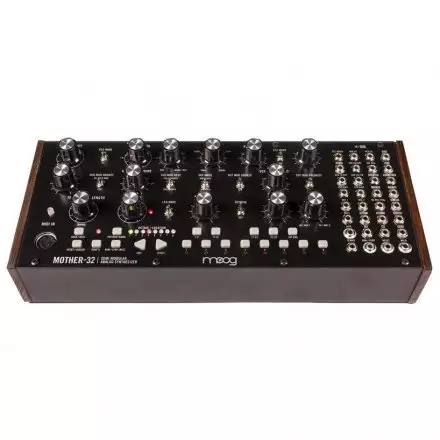

Синтезатор MOOG MOTHER-32 прибор полумодульного типа эффективен как в автономном режиме, так и в качестве составного модуля в системе из нескольких MOOG MOTHER-32. Синтезатор MOOG MOTHER-32 аналоговый инструмент. С внешними устройствами Mother-32 соединяется при помощи CV/Gate. Синтезатор, традиционно для Moog, выполнен в металлическом корпусе и оснащен деревянными боковинами. На борту имеется один осциллятор, один генератор белого шума и секвенсор.
Характеристики:
- Осциллятор:
- 1 VCO (+/-5v) с 2 формами волны (Sawtooth/Pulse) и раздельными аудиовыходами
- Частота VCO - от 8Гц до 8кГц c возможностью повышения до 16кГц с помощью пэтчинга
- Регуляторы октав
- Переключатель формы волны
- Регулятор глубины импульса
- Генератор белого шума (+/-5v) или аудиовход
- Регулятор (+/-5v) плавной смены уровня осциллятора/белого шума или аудиовхода
- Фильтр:
- Аналоговый резонансный транзисторный лестничный фильтр с 2 режимами (LP/HP)
- Частота среза, глубина резонанса и уровень фильтра управляются по CV (+/-5V)
- Частотный диапазон: от 20Гц до 20кГц
- Усилитель:
- Возможность отключения триггера усилителя для работы в Drone-режиме
- Контроль по CV в режиме огибающей (0/+8V) или Drone-режиме (+/-5V)
- Основной регулятор громкости (+/-5V)
- Регулятор громкости наушников (+/-1.7V)
- LFO:
- 1 LFO (+/-5V) c 2 формы волны (square, triangle) и раздельными выходами
- Раздельные переключатели формы волны для модуляции осциллятора и фильтра
- Частотный диапазон: от 1гЦ до 350Гц (с панели) или 600Гц (с помощью пэтчинга)
- CV-вход для управления частотой (+/-5V)
- Генератор огибающей:
- 3-фазный (ADS) генератор огибающей с отключаемой фазой удержания
- Триггерный вход (0/+5V, 10V max)
- CV-выход (0/7.5V)
- Модуляционные возможности осциллятора:
- Переключатель источника модуляции: EG/VCO MOD или LFO
- CV-вход VCO MOD
- Переключатель цели модуляции: высота или ширина импульса
- Модуляционные возможности фильтра:
- Переключатель источника модуляции: EG или LFO
- Прямая и обратная полярность модуляции
- CV-микшер:
- Специальная схематика узла для микширования двух переменных сигналов
- 2 CV-входа
- 1 CV-вход для управления (+/-5V)
- 1 CV-выход (+/-5V)
- Множитель:
- Встроенный множитель, позволяющий дублировать любой сигнал
- Клавиатура:
- 1-октавная триггерная клавиатура с 13 кнопками и диапазоном в 8 октав
- Переключатели октав с обжим диапазоном в 8 октав
- Регулируемый глайд
- CV-выход (+/-5V)
- Gate-выход (0/+5V)
- Секвенсор:
- Двухрежимный секвенсор на 32 шага
- 64 цели для модуляции с помощью секвенсора
- Каждый шаг содержит следующие данные: Note Value, Gate, Rest, Accent, Glide, Ratchet count (до 4 нотных повторов)
- Параметры секвенсора: Tempo, Swing, Run/Stop, Hold и Reset
- CV-входы секвенсора: Tempo, Run/Stop, Hold и Reset
- CV-выходы секвенсора: KB, Gate, Accent Pulse
- Разъемы для пэтчинга:
- 32 разъема для модульного пэтчинга
- Входы: External Audio, Mix CV, VCA CV, VCF Cutoff, VCF Resonance, VCO 1V/Octave, VCO Linear FM, VCO Modulation, LFO Rate, Mix 1, Mix 2, VC Mix Control, Mult, Gate, Tempo, Run/Stop, Reset, Hold
- Выходы: VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO Triangle, LFO Square, VC Mix, Mult 1, Mult 2, Assign, EG, KB, Gate
- Назначаемый выход:
- 1 назначаемый выход с 16 функциями: Sequencer Accent, Sequencer Clock, Sequencer Clock /2 Sequencer Clock /4, Decimated "Ramp”, Decimated "Saw”, Decimated "Triangle”, Stepped Random, STEP 1, MIDI Note On Velocity, MIDI Channel Aftertouch, MIDI Pitch Bend, MIDI CC1 Mod Wheel, MIDI CC2, MIDI CC4, MIDI CC7
