Apart PA2240BP профессиональный двухканальный усилитель мощности. Усилитель имеет выход для подключения низкоомной нагрузки с минимальным импедансом 4 Ома, для подключения трансляционной линии 35В, 50В, 70В, и 100В. В мостовом режиме минимальный импеданс нагрузки на низкоомном выходе составляет 8 Ом. также мостовой режим используется для линий 70В и 100В. Усилитель имеет возможность включения мостового режима. Имеется приоритетный линейный вход для включения сигнала тревоги в чрезвычайной ситуации. Приоритетный вход включается замыканием контактов на задней панели.

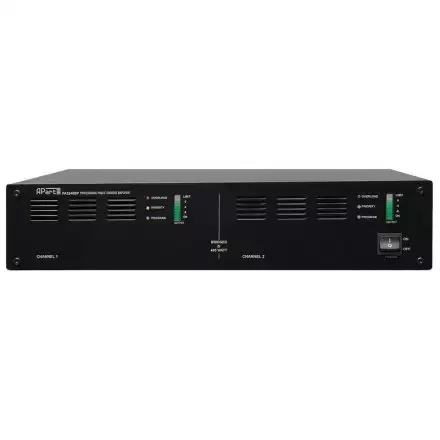

На передней панели APart PA2240BP расположены:
- Кнопка включения питания
- Индикаторы перегрузки для каналов 1 и 2 указывают на срабатывание системы защиты от перегрева. При загорании этого индикатора проверьте, чтобы суммарная мощность подключенных громкоговорителей не превышала номинальной мощности усилителя. См. также пункт (17)
- Индикаторы уровня сигнала для каналов 1 и 2. Уровень сигнала до 0 дБ считается нормальным, при превышении уровня +4 дБ активируется схема лимитера. Красный светодиод сигнализирует о том, что сработала схема автоматического контроля уровня сигнала и уровень сигнала был автоматически занижен не допуская при этом клиппинга
- Индикаторы PRIORITY для канала 1 и 2 указывают на то, что активирован приоритетный вход (11b). В мостовом режиме используется только индиктор PRIORITY для 1 канала
- Индикаторы PROGRAM для канала 1 и 2 указывают на то, что активирован вход PROGRAM
- Индикатор BRIDGET сигнализирует о том, что включен мостовой режим

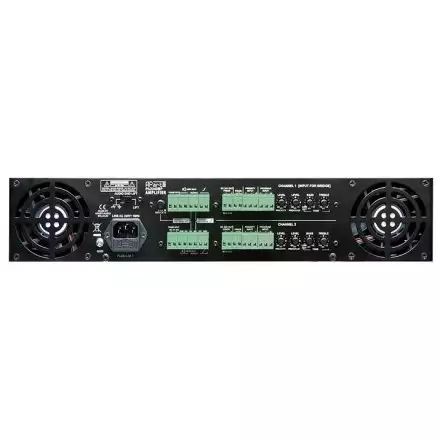

На задней панели APart PA2240BP расположены: - Переключатель AUDIO GND LIFT служит для отключения "земли" аудио цепей от "земли" цепи питания. Используйте этот переключатель при возникновении помех и шумов
- Разъем для подключения шнура питания с предохранителем 8A 250V
Приоритетный вход и клеммы управления приоритетом:
- Выход DC 24V OUTPUT PRIOR предназначен для подачи сигналов управления приоритом локальным устройствам (например аттенюаторам), при приоритетного входа на выходе DC 24V OUTPUT PRIOR появляется напряжение 24 В (max 0.6A)
- Контакты управления приоритетом. При замыкании этих контактов активируется приоритетный вход (11c) и , одновременно, на контакты (11a) подается управляющее напряжение 24 В
- Приоритетный балансный аудио вход линейного уровня, служит для оповещения в чрезвычайной ситуации. Это линейный аудио вход, к нему не может подключаться микрофон без предварительного усиления!
